Volkswagen Gol: Substituir as lâmpadas incandescentes da lanterna traseira na carroceria

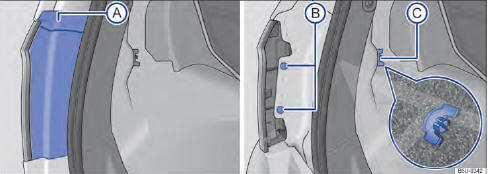

Fig. 174 No compartimento de bagagem: A desinstalar cobertura, B retirar os
dois parafusos de fixação e C retirar o parafuso borboleta (lupa).

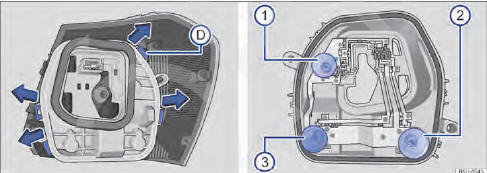

Fig. 175 Lanterna traseira: D desinstalar o suporte das lâmpadas e 1 , 2 e 3
desinstalar as lâmpadas
Executar as ações somente na sequência indicada.
Remover a lanterna traseira
| 1 | Observar a lista de controle e executar as ações |
| 2 | Abrir a tampa traseira |
| 3 | Remover com cuidado a cobertura A pela parte superior. |
| 4 | Remover os dois parafusos de fixação B . |
| 5 | Soltar o parafuso borboleta C (lupa) e retirá-lo, segurando, ao mesmo tempo a lanterna traseira. |
| 6 | Puxar cuidadosamente a lanterna traseira para fora, para desencaixá-la da carroceria |
| 7 | Desencaixar o conector de alimentação das lâmpadas da lanterna, para remover totalmente a lanterna. |
| 8 | Colocar a lanterna traseira sobre uma superfície limpa e lisa. |
| 9 | Para destravar o suporte das lâmpadas, pressionar cada lingueta de travamento D no sentido das setas. |
| 10 | Remover o suporte das lâmpadas cuidadosamente. |
Substituir as lâmpadas incandescentes
| 11 | Para remover as lâmpadas incandescentes queimadas 1 , 2 e 3 , pressionar a lâmpada contra o alojamento e girar no sentido anti-horário. |
| 12 | Substituir a lâmpada incandescente queimada por uma lâmpada incandescente nova do mesmo modelo. |
| 13 | Para inserir as novas lâmpadas no suporte
das lâmpadas, introduza a nova
lâmpada no respectivo alojamento.
Pressionar a lâmpada e girar no sentido horário até o batente. |
| 14 | Certificar-se de que as lâmpadas estão corretamente fixadas no suporte das lâmpadas. |
| 15 | Instalar o suporte das lâmpadas na lanterna traseira. As linguetas de travamento D devem encaixar de forma audível. |
Instalar a lanterna traseira
| 16 | Colocar o conector de alimentação na lanterna. |
| 17 | Encaixar a lanterna traseira cuidadosamente no alojamento da carroceria. |
| 18 | Segurar a lanterna traseira na posição de montagem com uma das mãos e aparafusar com a outra o parafuso borboleta C |
| 19 | Recolocar os dois parafusos de fixação B e apertá-los. |
| 20 | Colocar a cobertura A . A cobertura deve encaixar e estar firme. |
| 21 | Fechar a tampa traseira |
A localização e a identificação das lâmpadas incandescentes → Fig. 175 estão relacionadas a seguir:
- Lâmpada com duplo filamento da luz de posição e lanterna de freio.
- Lâmpada da marcha a ré.
- Lâmpada do indicador de direção.
NOTA ● Remover e instalar a lanterna traseira na carroceria sempre com cuidado, evitando danos na pintura do veículo ou em outras peças do veículo.
● A Volkswagen recomenda cuidado especial com algumas peças plásticas que possuem presilhas, que podem quebrar-se durante a remoção ou instalação das lâmpadas.
As ilustrações mostram a lanterna traseira esquerda. A lanterna traseira direita é em posição invertida.
