Volkswagen Gol: Vista geral dos instrumentos

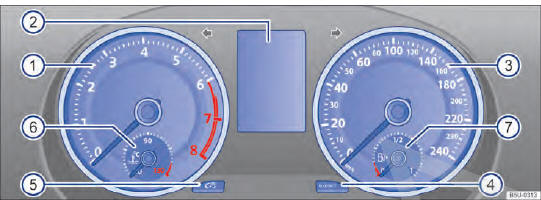

Fig. 9 Instrumento combinado no painel de instrumentos (variante 1).

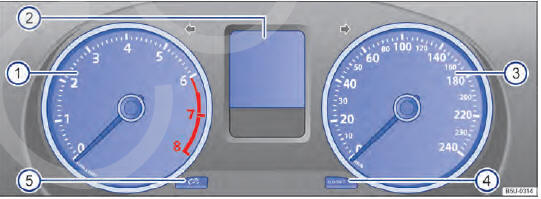

Fig. 10 Instrumento combinado no painel de instrumentos (variante 2).

Alguns controles e funções aqui representados pertencem a determinados modelos e versões ou são opcionais.

Significado dos instrumentos → Fig. 9 e → Fig. 10:

1. Tacômetro (conta-giros) (rotações x 1000 por minuto do motor em funcionamento).

   O início da área vermelha do tacômetro (conta-giros) indica a rotação máxima possível do motor rodado e aquecido pelo funcionamento para cada uma das marchas. Antes que a indicação atinja a faixa vermelha, mudar para a próxima marcha mais alta, posicionar a alavanca seletora D ou tirar o pé do pedal do acelerador → .

2. Indicadores do display
3. Velocímetro (medidor de velocidade).
4. Botão para zerar ou para exibição do hodômetro parcial (trip).

•  Pressionar o botão  por aproximadamente 2 segundos para zerar o hodômetro parcial e, se necessário, outros indicadores do computador de bordo

4. Botão de ajuste do relógio .

•  Com a ignição ligada1), pressionar o botão por aproximadamente 5 segundos para iniciar o ajuste do relógio.
•  Manter o botão pressionada até a indicação de horas começar a piscar.
•  Para acertar as horas, pressionar o botão brevemente. Os números serão trocados em ordem crescente.
•  Pressionar brevemente mais uma vez o botão para indicação de minutos começar a piscar.
•  Para acertar os minutos, pressionar o botão brevemente. Os números serão trocados em ordem crescente.
•  Para encerrar o ajuste do relógio, pressionar o botão novamente.

4. Botão para reinicializar o indicador do intervalo de serviço
5. Botão para regulagem da iluminação do painel de instrumentos
6. Indicador de temperatura do líquido de arrefecimento do motor (depende da versão do veículo)
7. Indicador do nível de combustível (depende da versão do veículo)

NOTA

● Com o motor frio, evitar rotação do motor muito elevada, aceleração total e forte demanda ao motor.

● Para evitar danos ao motor, o ponteiro do tacômetro (conta-giros) pode permanecer apenas por um curto período na área vermelha da escala.

engate antecipado de uma marcha superior ajuda a economizar combustível e a reduzir os ruídos de funcionamento.
