Hyundai HB20: Compartimento do motor

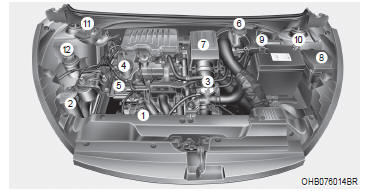

Veículos com motor flex KAPPA 1.0 MPI

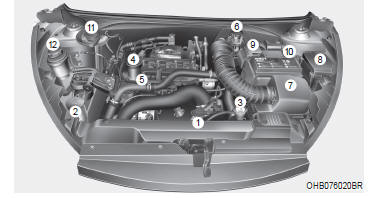

Veículos com motor flex KAPPA 1.0 Turbo
(1) Reservatório do líquido de arrefecimento (sob a travessa dianteira superior)
(2) Reservatório do líquido lavador do para-brisa
(3) Tampa do radiador
(4) Tampa de abastecimento de óleo do motor
(5) Vareta de nível de óleo
(6) Reservatório de fluido do freio / embreagem
(7) Filtro de ar
(8) Caixa de fusíveis
(9) Terminal positivo da bateria
(10) Terminal negativo da bateria
(11) Reservatório de gasolina para partida a frio
(12) Reservatório do fluido da direção hidráulica *
* : se equipado

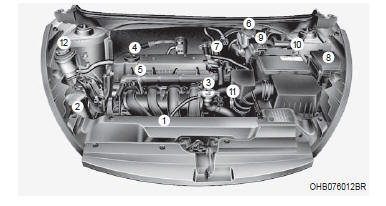

Veículos com motor flex GAMMA 1.6 MPI
(1) Reservatório do líquido de arrefecimento (sob a travessa dianteira superior)
(2) Reservatório do líquido lavador do para-brisa
(3) Tampa do radiador
(4) Tampa de abastecimento de óleo do motor
(5) Vareta de nível de óleo
(6) Reservatório de fluido do freio / embreagem
(7) Filtro de ar
(8) Caixa de fusíveis
(9) Terminal positivo da bateria
(10) Terminal negativo da bateria
(11) Vareta do fluido da transmissão automática *
(12) Reservatório do fluido da direção hidráulica *
* : se equipado
