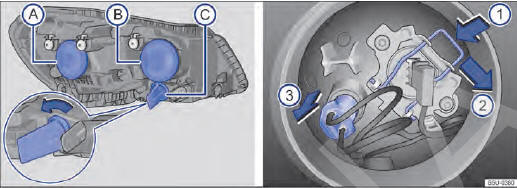

Fig. 171 No compartimento do motor: vista traseira do farol dianteiro com
cobertura de borracha (lado esquerdo da ilustração) - A farol baixo, B farol
alto e luz de posição, e C indicador de direção. Vista traseira do farol
dianteiro sem a cobertura de borracha (lado direito da ilustração): 1 mola de
travamento da lâmpada incandescente do farol e 2 luz de posição.
Fig. 172 Acesso à lâmpada incandescente do farol baixo.
Executar as ações somente na sequência indicada:
→ Fig. 171 e → Fig. 172 | A | B | C | |
Farol baixo | Farol alto 1 | Luz de posição 3 | Indicadores de direção | |
1 | Observar a lista de controle e executar as ações | |||
2 | Abrir a tampa do compartimento do motor | |||
3 | Remover a cobertura de borracha A na parte traseira do farol. | Remover a cobertura de borracha B na parte traseira do farol. | Girar o soquete da lâmpada → Fig. 171 C , no sentido da seta (lupa), e desencaixá-la do alojamento. | |
4 | Desencaixar o conector de alimentação da lâmpada. | Desencaixar o conector de alimentação da lâmpada. | Remover o soquete 3 no sentido da seta. | Pressionar a lâmpada queimada e girar para removê-la. |
5 | Puxar a lâmpada no sentido da seta → Fig. 172 para desencaixá-la do suporte. | Pressionar a mola para baixo 1 e deslocar para a lateral 2 no sentido das setas para desencaixá-la. | Puxar a lâmpada queimada do soquete para removê-la. | - |
6 | Remover a lâmpada queimada do alojamento. | - | - | |
7 | Substituir a lâmpada incandescente queimada por uma lâmpada incandescente nova do mesmo modelo. | |||
8 | Posicionar a lâmpada nova no alojamento, observando o correto posicionamento. | Posicionar a lâmpada nova no alojamento, com o maior chanfro do soquete voltado para cima. | Inserir a nova lâmpada no soquete. | Inserir a lâmpada nova no soquete, pressionar a lâmpada e girar até o batente. |
9 | Pressionar a lâmpada para encaixá-la no suporte. | Pressionar a mola de travamento e encaixar no suporte para fixar a lâmpada. | Posicionar o soquete no alojamento. | Posicionar o soquete no alojamento. |
10 | Certificar-se de que a lâmpada está corretamente fixada no conjunto. | - | Pressionar o soquete até o batente e girar no sentido contrário ao da seta C (lupa). | |
11 | Encaixar o conector de alimentação da lâmpada, pressionando-o até o batente. | Certificar-se de que o soquete está corretamente fixado no conjunto. | ||
12 | Recolocar a cobertura de borracha, atentando para seu perfeito encaixe. | - | ||
13 | Fechar a tampa do compartimento do motor | |||
14 | Fechar a tampa do compartimento do motor | - | - |
As ilustrações mostram o farol esquerdo por trás. O farol direito é montado em posição invertida.
