Volkswagen Gol: Substituir as lâmpadas incandescentes do farol dianteiro - farol simples

Volkswagen Gol / Autoajuda / Troca de lâmpadas incandescentes / Substituir as lâmpadas incandescentes do farol dianteiro - farol simples

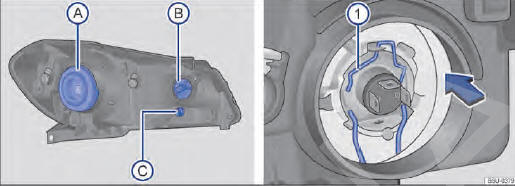

Fig. 169 No compartimento do motor: vista traseira do farol dianteiro com cobertura de borracha (lado esquerdo da ilustração) - A farol baixo / alto, B indicadores de direção e C luz de posição. Vista traseira do farol dianteiro sem a cobertura de borracha (lado direito da ilustração): 1 mola de travamento da lâmpada incandescente do farol baixo / alto.
Fig. 169 No compartimento do motor: vista traseira do farol dianteiro com cobertura de borracha (lado esquerdo da ilustração) - A farol baixo / alto, B indicadores de direção e C luz de posição. Vista traseira do farol dianteiro sem a cobertura de borracha (lado direito da ilustração): 1 mola de travamento da lâmpada incandescente do farol baixo / alto.

Fig. 170 No compartimento do motor: vista traseira do farol dianteiro 2 indicadores de direção e 3 luz de posição.
Fig. 170 No compartimento do motor: vista traseira do farol dianteiro 2 indicadores de direção e 3 luz de posição.

No compartimento do motor, o farol está parcialmente encoberto por outras peças do veículo. A Volkswagen recomenda que, em caso de dúvida, solicite a troca de lâmpadas em uma Concessionária Volkswagen.

Executar as ações somente na sequência indicada:

→ Fig. 169 e → Fig. 170 A B C
Farol baixo / alto 1 Indicadores de direção 2 Luz de posição 3
1 Observar a lista de controle e executar as ações
2 Abrir a tampa do compartimento do motor
3 Desencaixar o conector de alimentação da lâmpada.
4 Remover a cobertura de borracha na parte traseira do farol A . Girar o soquete da lâmpada 2 , no sentido da seta e desencaixá-la do alojamento. Girar o soquete da lâmpada 3 , no sentido da seta e desencaixá-la do alojamento.
5 Comprimir a mola de travamento no sentido da seta 1 e deslocá-la, para destravar a lâmpada. Puxar a lâmpada queimada do soquete para removê-la. Pressionar a lâmpada queimada e girar para removê-la.
6 Deslocar a mola para remover a lâmpada queimada do alojamento. - -
7 Substituir a lâmpada incandescente queimada por uma lâmpada incandescente nova do mesmo modelo.
8 Posicionar a lâmpada nova no alojamento, com a maior aba de referência do soquete voltada para cima. Inserir a nova lâmpada no soquete. Inserir a lâmpada nova no soquete, pressionar a lâmpada e girar até o batente.
9 Pressionar a mola de travamento e encaixar no suporte para fixar a lâmpada. Posicionar o soquete no alojamento.
10 Certificar-se de que a lâmpada está corretamente fixada no conjunto. Pressionar o soquete até o batente e girar no sentido contrário ao da seta 2 . Pressionar o soquete até o batente e girar no sentido contrário ao da seta 3 .
11 Recolocar a cobertura de borracha, atentando para seu perfeito encaixe.    Certificar-se de que os terminais de ligação não danifiquem a borracha da cobertura. Certificar-se de que o soquete está corretamente fixado no conjunto.
12 Encaixar o conector de alimentação da lâmpada, pressionando-o até o batente.
13 Fechar a tampa do compartimento do motor
14 Após a montagem da lâmpada nova, regular o facho do farol.

As ilustrações mostram o farol esquerdo por trás. O farol direito é montado em posição invertida.
